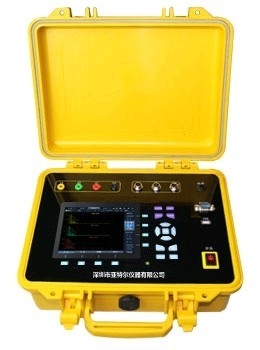

Испытательное оборудование метра трехфазной силы портативное для электричества

Испытательное оборудование метра трехфазной силы портативное для электричества

Профиль

AT6012 соответствующе для руководства фирмы электропитания, энергии измеряя, электричества и

отдел наблюдения, технический отдел наблюдения, etc.

Главным образом функция

С различными интерфейсами деятельности, AT6012 может измерить напряжение тока, течение, частоту, участок, силу

сфакторизуйте, активная сила, реактивная сила, кажущаяся мощность 3P4W и 3P3W;

В реальном масштабе времени измерение и анализ гармоники, измерение 2nd~63rd гармонической амплитуды

и искажение доступно;

Форма волны реальн-измерения дисплея каждого участка;

Откалибрируйте метр активной энергии одиночной фазы, метр активной энергии 3P3W, метр активной энергии 3P4W,

счетчик энергии одиночной фазы реактивный, 3P3W реактивный счетчик энергии, реактивный счетчик энергии 3P4W;

Векторные графики можно показать в реальное временя, легкий к линии выборочной проверки, и автоматический узнайте метр

функция проводки. Смогите определить систему проводки 3P4W и проводки 3P3W блоков через трансформатор или сразу

измерение, сообщает результаты и коэффициент коррекции энергии предложения.

Главным образом характеристики:

5,6 матрица многоточия LCD дюйма 640×480, намек деятельности дисплеев и измеренные данные;

Батарея лития большой емкости, непрерывное рабочее временя больше чем 2 часа;

Стандартное IEC61000-4-30;

В реальном масштабе времени измерение и записывает основные электрические параметры, гармоники, коэффициент неуравновешенности

напряжение тока/течение, пиковое напряжение тока;

Волны и случаи отказа записи через различные вызывая условия;

функции Собственн-предохранения, безопасный и надежный;

Вес главного блока чем 3Kg, компактный и легковес, легкий для того чтобы снести;

Поддержка калибрируя userself.

Технические данные

Измерение напряжения тока

Предел сразу измерения: 57.7V, 100V, 220V, 380V, 600V;

Расклассифицированный ввод напряжения (трехфазный): AC 50-750Vrms;

Максимальный ввод напряжения: 1000Vrms

Диапазон изменения частот: 42.5-69Hz;

Точность: 0.05%RG;

Емкость перегрузки: 1kVAC непрерывное, прерывание 5kV/1s;

Диэлектрическая прочность: 2.5kVAC, 50Hz/1min

Измерение течения AC

Предел сразу измерения: 0,2, 1A, 5A, 10A;

Ряд измерения: range× (0-120) %;

Точность: 0.05%RG;

Настоящая струбцина (опционная): 100A, 200A, 500A, 1000A;

Настоящая точность измерения струбцины: 0.2%RG

Измерение силы

Точность измерения активной силы: cosФ≥0.5, <±0.05%RG;

Точность измерения реактивной силы: sinФ≥0.5, <±0.1%RG;

Настоящая точность измерения активной силы струбцины: cosФ≥0.5, <±0.2%RG;

Настоящая точность измерения реактивной силы струбцины: sinФ≥0.5, <±0.5%RG

Измерение частоты

Ряд: 40-70Hz;

Точность: ±0.002Hz;

Измерение фазового угла

Ряд: 0.00°-359.99°;

Точность: ±0.05°;

Гармоническое измерение

Кратность частоты: 2-ое ~63rd;

Измерение энергии

Точность измерения активной энергии: cosФ≥0.5, <±0.1%RG;

Реактивная точность измерения энергии: sinФ≥0.5, <±0.2%RG;

Настоящая точность измерения активной энергии струбцины: cosФ≥0.5, <±0.2%RG;

Точность измерения энергии настоящей струбцины реактивная: sinФ≥0.5, <±0.5%RG;

Входной сигнал ИМПа ульс энергии

Ряд ИМПа ульс постоянн (r/kWh) настроенный калиброванного измерительного прибора: 1~9999999999;

Ряд установки калибрирует ИМП ульс: 1~9999999999;

Получите максимальную частоту ИМПа ульс: 50KHz;

Ряд установки ИМПа ульс постоянн: 3.6×107;

Выход ИМПа ульс энергии

Ряд ИМПа ульс выхода энергии постоянн (r/kWh) настроенный: 1~9999999999;

Максимальная частота выхода ИМПа ульс: 72KHz;

Общие параметры:

Электропитание: AC 220V±10% или 100V±10%;

Потребление: <15w>

Условие окружающей среды: -5℃~55℃;

Влажность: RH≤85%;

Размер: × 150mm × 250mm 400mm (l) (w) (h)

Вес: 3kg
