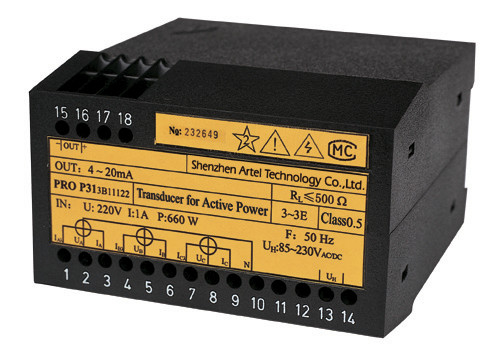

Электрический преобразователь 220V 500Ω PRO P/Q31 активных/реактивной мощности

Электрический преобразователь 220V 500Ω PRO P/Q31 активных/реактивной мощности

1. Характер продукции

Pro датчики серии для электрических количеств, основных приборов для автоматизации процесса. Все наши аппаратуры выполняют крайне важные требования и регулировки относительно электромагнитной совместимости и безопасной изоляции (стандарт IEC688-1992 и стандарт GB/T 13850-1998). Приборы были развиты, были изготовлены и были испытаны в соответствии с системой ISO 9001 проверки качества.

2. Технические данные

Точность: Class0.2, 0,5

Вспомогательное электропитание: 85V~265VDC/AC 24V~80VDC/AC

Стабильность: Ежегодный тариф ≤±0.2% изменения

Емкость перегрузки входного сигнала:

Непрерывная емкость перегрузки ≤1.5X

Переходное напряжение тока Limit≤3X настоящее Limit≤30X емкости перегрузки

Выход:

Постоянн выход напряжения тока, резистор нагрузки    Rext≥250Ω

Постоянн текущий объем производства, резистор нагрузки    Rext≤500Ω

Чередуя волна: ≤18mV (Пик-пик)

Время на ответ: ≤300ms

Поражая напряжение тока: ≤2.5kV

Рабочая температура: -10℃~+55℃

Температура хранения: -40℃~+85℃

Относительная влажность ежегодной середины: ≤90%RH

Установка: Рельс DIN 35mm

Размер: 105mm×69mm×112mm

Период гарантии: 2 лет

3. технические данные

Ввод напряжения:        100V, 220V, 380V, 600V

Течение входного сигнала:        0A~1A, 0A~2A, 0A~5A

Измеряя клетки: Одиночный компонент (костюм на одиночная фаза, 3P3W сбалансировал, 3P4W сбалансировал)

Двойные компоненты (для 3P3W нарушил равновесие)

Тройные компоненты (для 3P4W нарушил равновесие)

Фактор силы: Сила 0~1 COSφ активной силы активная (Одн-направление) - 1~0~1 (Bi-направление)

Выход: 4mA~20mA, 4mA~12mA~20mA, 0mA~±20mA, 0mA~±1mA, 0mA~±10mA, 0V~±1V, 0V~±5V,

0V~±10V

4. монтажная схема

PRO (одиночная фаза) монтажная схема P/Q31

PRO (3P4W) монтажная схема P/Q31

PRO (двойной выход) монтажная схема P/Q31

Примечания: Потребность соединения 3W3P извлекает «IB, IB, n», потребность соединения одиночной фазы

извлеките «IB, IB, IC, IC, UC, n», «UB» соединитесь с нулевой линией.
