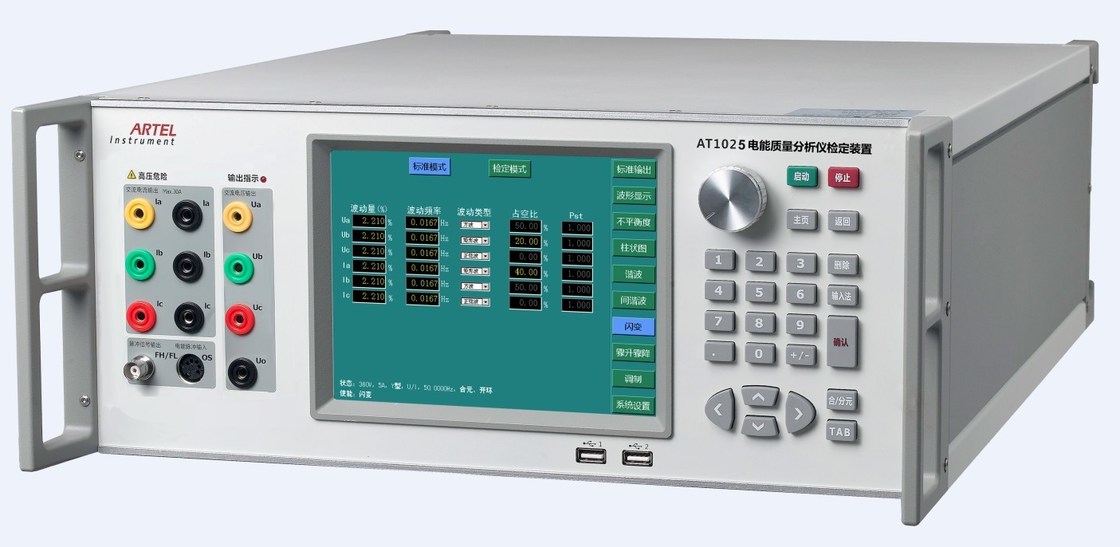

Тарировочный прибор анализатора качества силы RS232/WiFi для железной дороги, большое промышленного

Тарировочный прибор анализатора качества силы RS232/WiFi для железной дороги, большое промышленного

Профиль

AT1025 соответствующе для отдела измерения научно-исследовательского института, корпорации решетки силы,

железная дорога, большое предпринимательство промышленных и минирования и национальное заведение измерения на всех уровнях.

Главным образом функция

Откалибрируйте различное handheld, на-линия анализатор качества энергии;

Вручную и автоматически выполните различные функциональные испытания в соответствии с калибрируя процедурами

анализатора качества энергии;

Выведите наружу 2-ые гармоники ~63rd;

Главным образом характеристики:

экран касания цвета 8 дюймов, взаимодействует содружественное, легкий для того чтобы работать;

Adopt выдвинуло технологию DSP введенную информачи, может синтезировать различные скачками формы волны, как

гармоники, взаимо--гармоники, фликер, цацы, погружения, etc.;

Оборудованный с интерфейсом RS232, локальных сетей, и WiFi, AT1025 может любая деятельность поддержки отдельно стоящая,

Управление ПК или сподручное беспроволочное терминальное управление;

Связывайте с испытанным метром через RS-232/485 и локальные сети;

Собственн-предохранение, тревожя и показывая положение недостатка для перегрузки выхода, короткого замыкания напряжения тока и

Настоящая открыт-цепь;

Автоматически обнаружьте, диагностируйте и потревожьте для отказа.

Дистанционное уточнение он-лайн, легко достигает уточнения програмного обеспечения;

Поддержка калибрируя userself.

Технические данные

Выход напряжения тока AC

Ряд: 57.7V, 100V, 220V, 380V;

Ряд регулировки: (0~120) %RG, RG сошлется к ряду, подобно hereafter;

Разрешение регулировки: 0.01%RG, 0.1%RG, 1%RG, или 10%RG;

Стабилность: 0.01%/2min;

Искажение: ≤0.1% (Non-емкостная нагрузка);

Нагрузка выхода максимальная: 25VA каждый участок;

Точность измерения: 0.05%RG;

Текущий объем производства AC

Ряд: 1A, 5A, 10A;

Ряд регулировки: (0~120) %RG, RG сошлется к ряду, подобно hereafter;

Разрешение регулировки: 0.01%RG, 0.1%RG, 1%RG, или 10%RG;

Стабилность: 0.01%/2min;

Искажение: ≤0.1% (Non-емкостная нагрузка);

Нагрузка выхода максимальная: 25VA/phase;

Точность измерения: 0.05%RG;

Выходная мощность

Стабилность выходной мощности: 0.02%/2min;

Точность измерения активной силы: 0.05%RG;

Точность измерения реактивной силы: 0.1%RG;

Выход участка

Ряд регулировки выхода: 0°~360°;

Разрешение регулировки выхода: 10°, 1°, 0.1°, или 0.01°.

Разрешение: 0.01°;

Точность: 0.05°.

Выход фактора силы

Ряд регулировки: -1 | 0 | +1;

Разрешение измерения: 0,0001;

Точность: 0,0005;

Выход собственной частоты

Ряд регулировки: 40Hz ~70Hz;

Разрешение регулировки выхода: 1Hz, 0.1Hz, 0.01Hz, или 0.001Hz.

Разрешение: 0.001Hz;

Точность: 0,002 Hz.

Трехфазное напряжение тока, настоящая симметрия и симметрия фазового угла

Напряжение тока, настоящая симметрия: ≤0.1%;

Симметрия фазового угла: 0.05°;

Гармоническая установка

Кратность частоты: 2-ое ~63rd;

Гармоническая амплитуда: 0~40%;

Гармонический угол: 0°~359.99°;

Гармоническое разрешение установки угла: 0.01°;

Гармоническая точность напряжения тока: когда Uh≥1%Un, 2% Uh; когда Uh<1>

Точность гармонического тока: когда Uh≥3%Un, 2% Uh; когда Uh<3>

устанавливать Взаимо--гармоник

Диапазон изменения частот: 16~5kHz;

Точность частоты: 0,05%;

разрешение установки частоты Взаимо--гармоник: 0.1Hz;

амплитуда Взаимо--гармоник: 0~30%;

точность амплитуды Взаимо--гармоник: 5%;

Значение фликера выхода (Pst)

Ряд установки: Настроьте ±30% (60% ΔV/V) из напряжения тока или течения внутри ряд;

Точность индикации Pst: 1%;

Разрешение установки глубины: 0,05%;

Форма волны: прямоугольная волна, прямоугольная волна или волна синуса;

Коэффициент обязанности (когда волна прямоугольна): 0,01 % | 99,99 %;

Диапазон изменения частот модуляции: 0.0008Hz | 40Hz;

Точность частоты модуляции синуса: 0,05%;

Точность частоты прямоугольного выравнивания: 0,5%;

Разрешение установки частоты модуляции: 0.001Hz

Цаца/погружение

Задержка входного сигнала пуска (задержка старта): 0~60s;

Продолжительность цацы/погружения (продолжайтесь): 1ms~60s;

Максимальные погружения амплитуды (неожиданные изменения к): 0%;

Максимальные цацы амплитуды (неожиданные изменения к): минимальная величина полного диапасона и nominal 140%

выход;

Период пандуса в пандусе вне: 1ms~30s;

Опционный с повторением задержки: 0~60s;

Точность амплитуды уровня старта: 0.2%RG;

Точность амплитуды цацы/погружения ровных: 0.2%RG;

Задержка выхода пуска: 0~60s;

Измерение ошибки энергии

Предел ошибки активной энергии основной: ±0.05%RD (PF≥0.5);

Предел ошибки реактивной энергии основной: ±0.1%RD (PF≥0.5);

Общие параметры

Электропитание: 90~265VAC/DC

Частота: 50Hz~60Hz

Потребление: 50VA~1000VA

Условие окружающей среды: 20℃~30℃, родственник humidity≤85%

Окружающая среда хранения: -20℃~50℃

Размер: × 176mm × 440mm 600mm (l) (w) (h)

Вес: 20Kg
