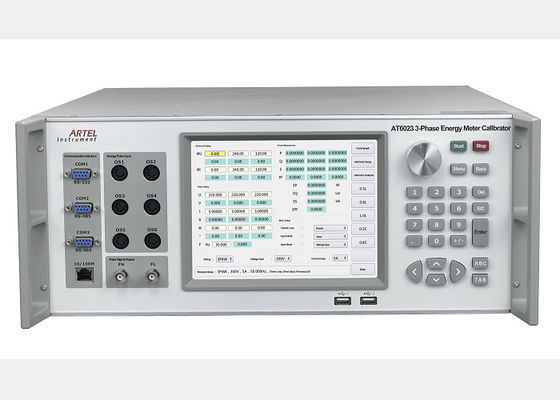

Частота/калибратор 50A счетчика энергии гармоник, контрольное оборудование силы

Частота/калибратор 50A счетчика энергии гармоник, контрольное оборудование силы

Профиль

AT6023 соответствующе для отделов измерения корпорации электропитания, национального заведения измерения на всех уровнях, и изготовления счетчика энергии, etc.

Главным образом функция:

Откалибрируйте весь вид одиночного/трехфазного электронного/индуктивного активного и реактивного счетчика энергии;

Автоматически или одиночн-шаг вручную испытайте основную ошибку, проползающ, начинающ, стандартное отступление одиночного/трехфазного счетчика энергии, сохраньте определяемую пользователем калибрируя схему в автоматической тарировке;

Переменные величины поддержки влияют на испытания, как: Напряжение тока, частота, гармоники, обратная последовательность участка, неуравновешенность напряжения тока, etc.

Испытания поддержки специальные в типе испытании счетчика энергии, как: участок вызывая, поезд ИМПа ульс вызывая, etc.

Комуникационный проточол поддержки DLT-645, multi-испытание многофункционального метра как: ошибка индикации требования, ошибка цикла требования, ошибка переключения отрезка времени, ошибка энергии различного периода тарифа, etc.

С OCXO, ежедневную ошибку счетчика энергии можно обнаружить;

Выведите наружу 2-ые гармоники ~63rd.

Главным образом характеристики:

8" экран касания цвета, взаимодействует содружественное, легкий для того чтобы работать;

Оборудованный с RS232, интерфейс локальных сетей, и WiFi, AT6023 может или поддержать отдельно стоящую деятельность, управление ПК или сподручное беспроволочное терминальное управление;

Связывайте с испытанными метрами через RS-485;

Автоматически высчитайте ошибку метра, и родственные данные можно загрузить через U-диск;

Собственн-предохранение, тревожя и показывая положение перегрузки для оборудования вывело наружу перегрузка, короткое замыкание напряжения тока, настоящая открыт-цепь;

Автоматически обнаружьте, диагностируйте и потревожьте для отказа.

Дистанционное уточнение он-лайн, легко достигает уточнения програмного обеспечения;

Поддержка калибрируя userself.

Тип

Калибратор счетчика энергии AT6023C трехфазный (50A), тип 0,05

Калибратор счетчика энергии AT6023B трехфазный (50A), тип 0,1

Технические данные

Выводить наружу напряжение тока AC:

Ряд: 100V, 220V, 380V, 660V;

Регулировать ряд: (0~120) %RG, RG ссылается к ряду;

Регулировать разрешение: 0.01%RG, 0.1%RG, 1%RG, или 10% RG;

Стабилность: 0.01%/2min (тип 0,05), 0.02%/2min (тип 0,1);

Искажение: ≤0.2% (Non емкостная нагрузка);

Нагрузка максимальныйа выпуск продукции: 20VA каждый участок;

Точность: 0.05%RG (тип 0,05), 0.1%RG (тип 0,1);

Текущий объем производства AC:

Ряд: 0.05A, 0.2A, 1A, 5A, 16.67A, 50A;

Регулировать ряд: (0~120) %RG, RG сошлется к ряду, подобно hereafter;

Регулировать разрешение: 0.01%RG, 0.1%RG, 1%RG, или 10% RG;

Стабилность: 0.01%/2min (тип 0,05), 0.02%/2min (тип 0,1)

Искажение: ≤0.2% (Non емкостная нагрузка);

Нагрузка максимальныйа выпуск продукции: 50VA (ряд 50A)

Точность: 0.05%RG (тип 0,05); 0.1%RG (тип 0,1)

Выходная мощность

Стабилность выходной мощности: 0.01%/2min (тип 0,05), 0.02%/2min (тип 0,1)

Выход участка

Выход регулируя ряд: 0°~360°;

Выход регулируя разрешение: 10°, 1°, 0.1°, или 0.01°;

Разрешение: 0.01°;

Точность измерения: 0.05°.

Выводить наружу фактор силы:

Регулировать ряд: -1 | 0 | +1;

Измеряя разрешение: 0,0001;

Точность измерения: 0,0005

Выход частоты

Регулировать ряд: 40Hz ~70Hz;

Выход регулируя разрешение: 1Hz, 0.1Hz, 0.01Hz, или 0.001Hz;

Разрешение: 0.001Hz;

Точность: 0,002 Hz.

Гармоническая установка

Кратность частоты: 2-ое ~63rd

Гармоническая амплитуда: 0~40%

Гармонический угол: 0°~359.99°

Ошибка гармоники установленная: 2~31times: ≤±0.1%, 32~63 времени: ≤±0.2%;

Измерение ошибки энергии:

Предел ошибки активной энергии основной:

±0.05%RD (напряжение тока 15V~660V, настоящее 0.02A~60A, PF≥0.5);

±0.1%RD (напряжение тока 15V~660V, настоящее 0.01A~0.02A, PF=1);

Предел ошибки реактивной энергии основной:

±0.1%RD (напряжение тока 15V~660V, настоящее 0.02A~60A, PF≥0.5);

±0.2%RD (напряжение тока 15V~660V, настоящее 0.01A~0.02A, PF=1);

Входной сигнал ИМПа ульс энергии

Входной импульс: active 3 каналов, 3 канала реактивного

Другие параметры:

Электропитание: 90-265VAC/DC

Частота силы: 50Hz~60Hz

Расход энергии: 50VA~1000VA

Условие окружающей среды: 20℃~30℃, влажность: RH≤85%

Окружающая среда хранения: -20℃~50℃

Размер: × 176mm × 440mm 600mm (l) (w) (h)

Вес: 25kg
