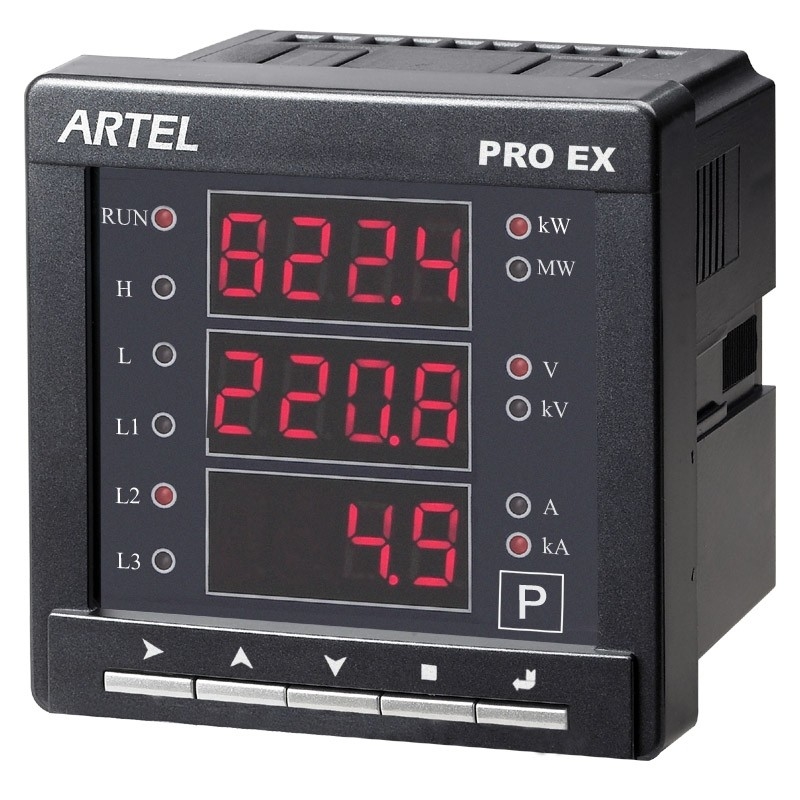

Метры панели цифров одиночной фазы AC, вольтметр Маунта панели цифров

1. Профиль

ПРОФЕССИОНАЛЬНЫЙ EX цифровой метр панели толковейшая аппаратура которая интегрировала с модульным проектированием цифрового дисплея, аналогового выхода, RS485, над показателем сигнала тревоги предела и выходом реле. Аппаратура выполняет стандарт GB/T13978-2008, GB/T 13850-1998, стандарт GB/T 17626.5-2008, IEC1010 и EN61010.

2. Технические данные

Соединение: 3P3W, 3P4W

Ввод напряжения: 57.7~600VAC

Течение входного сигнала: 0~5A

Объем PT: 0.1~6500

Объем CT: 0.1~6500

Ряд дисплея: 0-9999MW

3. Монтажная схема

Fig.6 ПРОФЕССИОНАЛЬНОЕ EX P53/Q53/S52 3P4W

Примечание: Когда это 3P3W, линию n нельзя соединиться. Стержень 7# (n) закорочен с стержнем 9#

(L2) и

Течение участка b (I2) можно соединиться или не.

4. Другие параметры:

Температура деятельности: -10℃~55℃

Влажность деятельности: ≤ 95% (non-конденсировать)

Температура хранения: -40℃~85℃;

Влажность хранения: ≤ 95%

Габаритный размер: EX53: 96*96*76mm

Установка: Установка панели.

Размер установки EX53: 91*91mm
