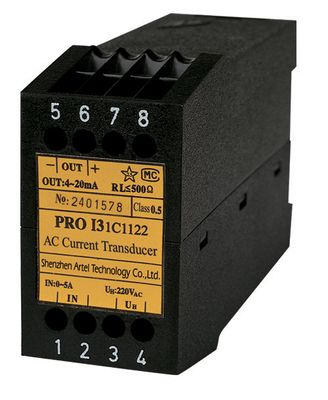

PRO ISO 9001 электрического преобразователя GB/T 13850-1998 напряжения тока AC

PRO ISO 9001 электрического преобразователя GB/T 13850-1998 напряжения тока AC

1. Характер продукции

Pro датчики серии для электрических количеств, основных приборов для автоматизации процесса. Все наши аппаратуры выполняют крайне важные требования и регулировки относительно электромагнитной совместимости и безопасной изоляции (стандарт IEC688-1992 и стандарт GB/T 13850-1998). Приборы были развиты, были изготовлены и были испытаны в соответствии с системой ISO 9001 проверки качества.

2. Технические данные

Точность: Class0.2, 0,5

Вспомогательное электропитание: 85V~265VDC/AC 24V~80VDC/AC

Стабильность: Ежегодный тариф ≤±0.2% изменения

Емкость перегрузки входного сигнала:

Непрерывная емкость перегрузки ≤1.5 x

Переходное напряжение тока Limit≤3X настоящее Limit≤30X емкости перегрузки

Выход:

Постоянн выход напряжения тока, резистор нагрузки    Rext≥250Ω

Постоянн текущий объем производства, резистор нагрузки    Rext≤500Ω

Чередуя волна: ≤18mV (Пик-пик)

Время на ответ: ≤300ms

Поражая напряжение тока: ≤2.5kV

Рабочая температура: -10℃~+55℃

Температура хранения: -40℃~+85℃

Относительная влажность ежегодной середины: ≤90%RH

Установка: Рельс DIN 35mm

Размер: 35mm×69mm×110mm

Период гарантии: 2 лет

3. технические данные

Входной сигнал: 0~100V/0~120V/0~220V/0~380V/0~500V/0~600V

Выход: 4~20mA, 4~20mA (двухпрободное), 0~20mA, 0~10mA, 0~1mA, 0~5V, 0~10V, 0-1V

4. связывать проволокой

PRO монтажная схема U31

Выход «ВЫХОДА» в корреспонденции

«ВНУТРИ»    Переменные течения входного сигнала

«UH»    Вспомогательное электропитание

Примечание: двухпрободный датчик как раз может выбрать вспомогательные электропитание 24VDC и выходной сигнал 4-20mA.

PRO монтажная схема U32 2in1

UA, UC:   Переменные ввода напряжения

UH:            Вспомогательное электропитание

OA+, OC+:    Анод выхода в корреспонденции к UA, UC

OA, OC:   Катод выхода в корреспонденции к UA, UC

PRO монтажная схема U33 3in1

UA, UB, UC:   Переменные ввода напряжения

UH:          Вспомогательное электропитание

OA, OB, OC:  Выход в корреспонденции к UA, UB, UC

COM:        Общий терминал
