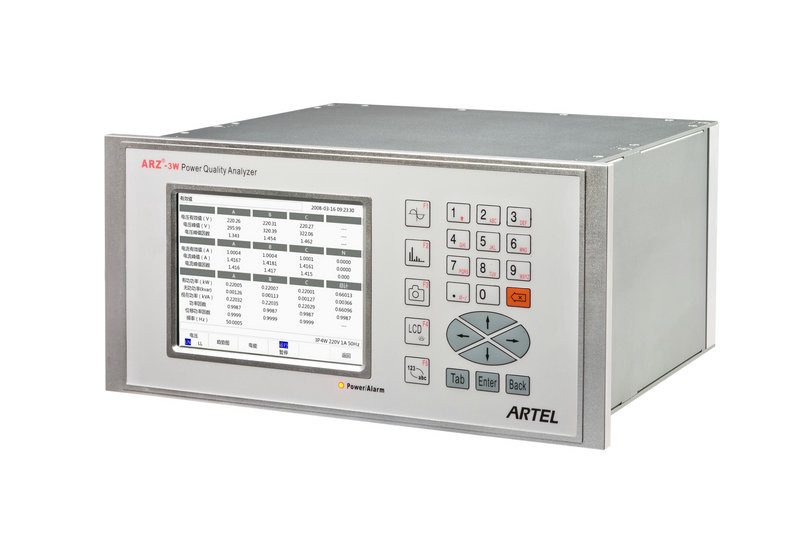

Умный анализатор качества силы одиночной фазы для силовых нагрузок

Профиль продукта

Анализатор качества силы ARZ®-3W интегрированный контроль, анализируя и механизмо управления которое предлагает электрический параметр измеряя, измерять гармоник и анализ, забор формы волны, измерение цацы напряжения тока, погружения, прерывания, напряжения тока нарушенный равновесие коэффициент, требование, показатель недостатка, показатель случая, запись данных. ARZ®-3W может контролировать и обнаруживать если качество силы выполняет стандарт IEC и EN.

ARZ®-3W выполняет все важные требования стандарта типа a IEC 61000-4-30.

ARZ®-3W может работать с нашим програмным обеспечением контроля и управления качества силы для того чтобы обеспечить разрешения управления энергии для предпринимательств. С своей сильной возможностью сети, ARZ®-3W может показать и записать все записи данных на взаимодействующей диаграмме тенденции. Отчет о данных можно формировать периодически. Рапорт можно использовать для анализа недостатка, статистик, цели в реальном масштабе времени контроля.

Применение

>Обнаружение и управление качества силы

>Анализ помехи, анализ недостатков, pre-обслуживание прибора

>Показатель и анализ долгосрочности

>Анализ силовых нагрузок

>Оценка и анализ потребления энергии

>Использовать синхронизацию GPS для того чтобы проанализировать релевантность между случаями в различных положениях

>Прикладной объем: Одиночная фаза и система электропитания 3phase

Главным образом функции

Измеренный объем	1P2W, 3P3W, 3P4W, 3P5W programmable
Измерение основных характеристик:	Напряжение тока, течение (включая, недостаток, zero течение последовательности), частота, фактор силы, активная сила, реактивная сила, ясная сила, активная энергия, реактивная энергия, спрос на энергию, настоящий Коэффициент неуравновешенности напряжения тока, спрос на энергию.
Гармоники контролируя индикатор	Гармоники (2-ое к 127th), включая полное напряжение тока/настоящую гармонику коэффициент искажения, каждое гармоническое отношение, величина, фазовый угол, активная сила, реактивная сила, etc. Взаимо--гармоники (1,5 до 126,5) Фликер напряжения тока быстро (Pst), мелькает медленно (Plt), опухает, окунает, прерывает и переходное изменение (опционное). Вздымаясь течение (опционное, только действительный соответствуя с силой датчик струбцины снаружи)
Осциллограф, показатель недостатков формы волны	Напряжение тока в реальном масштабе времени дисплея и настоящая форма волны. Сформируйте напряжение тока показатель формы волны и недостатков по случаю гармоники компонентное overlimit, overlimit гармонического искажения, напряжение тока R.M.S overlimit, недостаток etc. короткого замыкания
Показатель параметра, сигнал тревоги случая	Встроенная память может записать все данные которые необходимы, с емкостью 32GB.
Обнаружение надежности качества силы	Результат обнаружения качества силы дисплея
Multi комуникационный проточол	Modbus-RTU, TCP/IP, etc.
Функция помощи/направляющего выступа	Дружественный
Покажите и приведитесь в действие функцию	Цвет LCD TFT истинный: цветы разрешения 640×480,65535; касание экран и режим двойной деятельности ключа; поддержка дисплея волны деятельность шкалирования.
Другие функции	Он-лайн статистик; Синхронизация GPS.

Точность измерения

U, значение I rms: 0,05%

U, максимальное значение I, пиковый фактор: 2%

Фликер: 5%%

Нарушенное равновесие напряжение тока и нарушенное равновесие течение: 0,2%

Частота: ±0.002Hz

Фактор силы: ±0.002

Сила: 0,05%%

Энергия: Активная энергия 0,05% IEC60687: 1992 (GB/T17883-1999)

Реактивный IEC энергии 0,05% 61268(1995) (GB/T17882-1999)

Гармоники: IEC61000-4-30 тип a

Взаимо--гармоники: IEC61000-4-30 тип a

Интерфейс

Технические данные

1. Входной сигнал

входной сигнал течения a.AC

Метод входного сигнала: Внутренние настоящие трансформаторы: 4 канала

Номинальный входной сигнал: 1A~5A rms

Объем измерения: 0.001A~7A rms

С снаружи датчика струбцины силы: 1A~3000A

Расход энергии: ≦0.5VA/phase

Емкость перегрузки: 10A непрерывно, 100A /1s non непрерывно

входной сигнал напряжения тока b.AC

Метод входного сигнала: Напряжение тока внутреннего сопротивления частично: 4 канала

Номинальный входной сигнал: 100V~750V rms

Объем измерения: 0.2V~900V rms

Расход энергии: ≦0.1VA/phase

Емкость перегрузки: 1000V rms непрерывно, 6000V/1s non непрерывно

Объем частоты: 50/60 Hz±15%

сигнал ввода c.Remote

сигнал ввода 24VDC 34 каналов дистанционный

Порт синхронизированный GPS: TTL (Код) b, 485 (Код b)

2. Выход

выходы сигнала тревоги реле A. 16, 10A/250VAC/30VDC

B. Порт связи: RS-485 (скорость передачи информации в бодах: 2400, 4800, 9600, 19200bps)

C. Двойные локальные сети: (удваивают локальные сети 10M/100M)

USB D.

3. Окружающая среда

Температура деятельности: - 20℃~+60℃

Температура хранения: - 40℃~+85℃℃

Влажность деятельности: 5%~95%RH

Высота моря: до 2000m.

Тип загрязнения: Тип II

Материал снабжения жилищем: Дуралумин

Тип предохранения: IP51

4. Другие параметры

Вспомогательное электропитание: 85-265VAC/DC

Дискретная частота: 20.48k (50Hz)

Разрешение забора: 19 чисел

Время обнаружения случая: 48μs

Объем хранилища: 32GB

Temp. перемещаясь фактор:<10ppm>

Напряжение тока Withstand (входной сигнал против выхода): 3000V/1min (2mA)

Comsumption силы: 20VA

5. Испытание EMC и безопасности

EN61326-1 EN61000-4-2/3/4/5/12

IEC/EN61010-2001
